粒狀耐火纖維澆注料的應(yīng)用

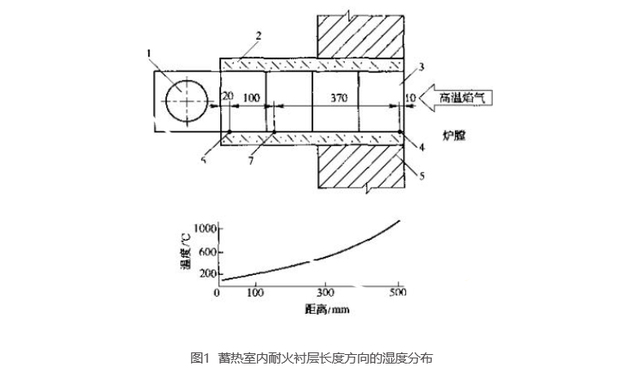

粒狀陶瓷纖維澆注料，同重質(zhì)耐火澆注料一樣耐高溫、高強度和高溫下的低收縮率，又有輕質(zhì)隔熱澆注料的低熱導率和高抗熱震性。粒狀陶瓷纖維澆注料熱導率接近于輕質(zhì)隔熱磚。大多輕質(zhì)隔熱澆注料其使用溫度低、強度小?？篃嵴鹦栽?150℃水 冷50次不斷裂，仍保留有40%左右剩余強度，適應(yīng)了溫差大的耐火隔熱層斷面，也適應(yīng)了蓄熱室在長度方向的高溫差。圖1示出了蓄熱箱耐火襯在長度方向上的溫度分布。

圖8-3室式加熱爐，爐膛最高溫度1250℃;換向周期50s;實測蓄熱室耐火材料內(nèi)襯溫度：t1為950℃;t2為87℃;t3為 220℃、9。從蓄熱室耐火內(nèi)襯在長度方向上的溫度梯度分布，可以看出溫差很大，而且這種溫差是在頻繁的變化，所以耐火材料的內(nèi)襯使用壽命會大大縮短。

蓄熱箱的頂部耐火材料，會經(jīng)常發(fā)生坍塌和剝落現(xiàn)象，尤其是陶瓷小球式蓄熱體的大型蓄熱式，出現(xiàn)的頂部脫落事故更為頻繁。如安裝彈性好的耐火纖維制品，一是高溫下收縮；二是強度極低。尤其主要的是，蓄熱式為鋼板箱內(nèi)鑲耐火材料內(nèi)襯，要求密封性好，陶瓷纖維制品密封性很差，所以不適合用在蓄熱室內(nèi)襯上。
